| مكان المنشأ | الصين |
| اسم العلامة التجارية | CNKHONG |
| رقم الموديل | KH-UF-8060W-PVDF |
وحدات غشاء UF للمعالجة المسبقة للمياه النقية مع مادة PVDF بحجم 0.05um
1.مقدمة مختصرة
يتضمن الترشيح الفائق (UF) فصلًا مدفوعًا بالضغط للمواد من محلول التغذية.تُستخدم هذه التقنية لإزالة الملوثات الجسيمية والميكروبية ، ولكنها لا تزيل الأيونات والجزيئات الصغيرة.يقود الضغط العملية ، التي تعمل عادةً بضغط تغذية يتراوح من 4 إلى 100 رطل / بوصة مربعة.محطات UF مؤتمتة ولها متطلبات عمالة تشغيلية منخفضة.أغشية UF لها عمر خدمة من ثلاث إلى خمس سنوات أو أكثر ، وهو ما يمكن مقارنته بأغشية التناضح العكسي.
تتوفر وحدات UF تجارياً في تكوينات الجرح الأنبوبي والألياف المجوفة واللوحة والإطار واللفائف الحلزونية.
ترفض أغشية UF مذابات تتراوح أحجامها من 0.01 ميكرون إلى 0.1 ميكرون.يساوي الحد الأقصى للوزن الجزيئي (MWCO) 1000-500000 دالتون.
قد يكون لمواد الغشاء المختلفة التي لها نفس MWCO الاسمي معدل رفض مختلف.لأن توزيع حجم المسام والتوحيد يؤثران على أداء الرفض.
تؤثر الطبيعة الكيميائية لمادة الغشاء أيضًا على رفض الغشاء الملوث.
سo يعتبر معدل تدفق الغشاء وأداء الرفض والأداء المضاد للتلوث أكثر أهمية لوحدات UF المختلفة.
2. وصف وحدات الترشيح الفائق CNKHONG
2.1 ميزات الوحدة
وحدات الترشيح الفائق CNKHONG مصنوعة من أغشية ليفية مجوفة عالية القوة ، وهي مصنوعة من فلوريد البولي فينيلدين (PVDF).حجم المسام 0.03 ميكرومتر يكفي لإزالة البكتيريا والفيروسات والجزيئات بما في ذلك جميع أنواع الغرويات.الخامس
تمت معالجة الأغشية بشكل خاص لتكون ماء.إنه سهل التنظيف وقابلية البلل التي تساعد في الحفاظ على الأداء على المدى الطويل.v تكوين التدفق إلى الداخل يمكن أن يتحمل عالي التحمل للمواد الصلبة العلفية.يمكن أيضًا استخدام الهواء المضغوط للمساعدة في استعادة التنظيف.
تقدم طريقة الترشيح المسدود معدل استرداد أعلى وتوفير الطاقة.يمكن أن يكون أكبر معدل لاسترداد المياه أكثر من 95٪.
2.2هيكل ومواصفات وحدات غشاء CNKHONG UF
2.2.1حجم صغير من وحدات UF
|
حجم والوزن
|
نموذج | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
| قطر الوحدة (أ ، مم) | Φ90 ملم | Φ160 ملم | |
| طول الوحدة (ب ، مم) | 960 ملم | 960 ملم | |
| طول الوحدة (C ، مم) | 1106 ملم | 1304 ملم | |
| حجم المدخل / المخرج (D ، مم) | DN25 | DN32 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 8.0 م 2 | 20 م 2 | |
| الوزن الجاف للوحدة | 5 كجم | 12 كجم | |
|
صأرامتر |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 1000 لتر / ساعة | ≥ 3000 لتر / ساعة | |
|
تيعملية ypical
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
الهيكل على النحو التالي:2.2.2 من النوع A مقاس 8 بوصات من وحدة UF.
|
حجم والوزن
|
نموذج | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
| قطر الوحدة (أ ، مم) | Φ200 ملم | Φ200 ملم | |
| طول الوحدة (ب ، مم) | 1220 ملم | 1640 ملم | |
| طول الوحدة (C ، مم) | 1365 ملم | 1785 ملم | |
| حجم المدخل / المخرج | DN50 | DN50 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 30 م 2 | 45 م 2 | |
| الوزن الجاف للوحدة | 20 كجم | 35 كجم | |
|
صأرامتر |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل التدفق للمياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 3600 لتر / ساعة | ≥ 5400 لتر / ساعة | |
|
تيعملية ypical
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
2.2.3نوع B من 8 بوصات وحدة UF.الهيكل على النحو التالي:
|
حجم والوزن
|
نموذج | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
| قطر الوحدة (OD ، مم) | Φ225 ملم | Φ225 ملم | |
| طول الوحدة (L1، مم) | 1500 مم | 2000 مم | |
| طول الوحدة (L2، مم) | 1630 ملم | 2130 ملم | |
| طول الوحدة (L3، مم) | 1820 ملم | 2320 ملم | |
| طول الوحدة (L ، مم) | 1860 ملم | 2360 ملم | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 52 م 2 | 77 مترًا مربعًا | |
| الوزن الجاف للوحدة | 42 كجم | 62 كجم | |
|
صأرامتر |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 6500 لتر / ساعة | ≥ 8000 لتر / ساعة | |
|
تيعملية ypical
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |

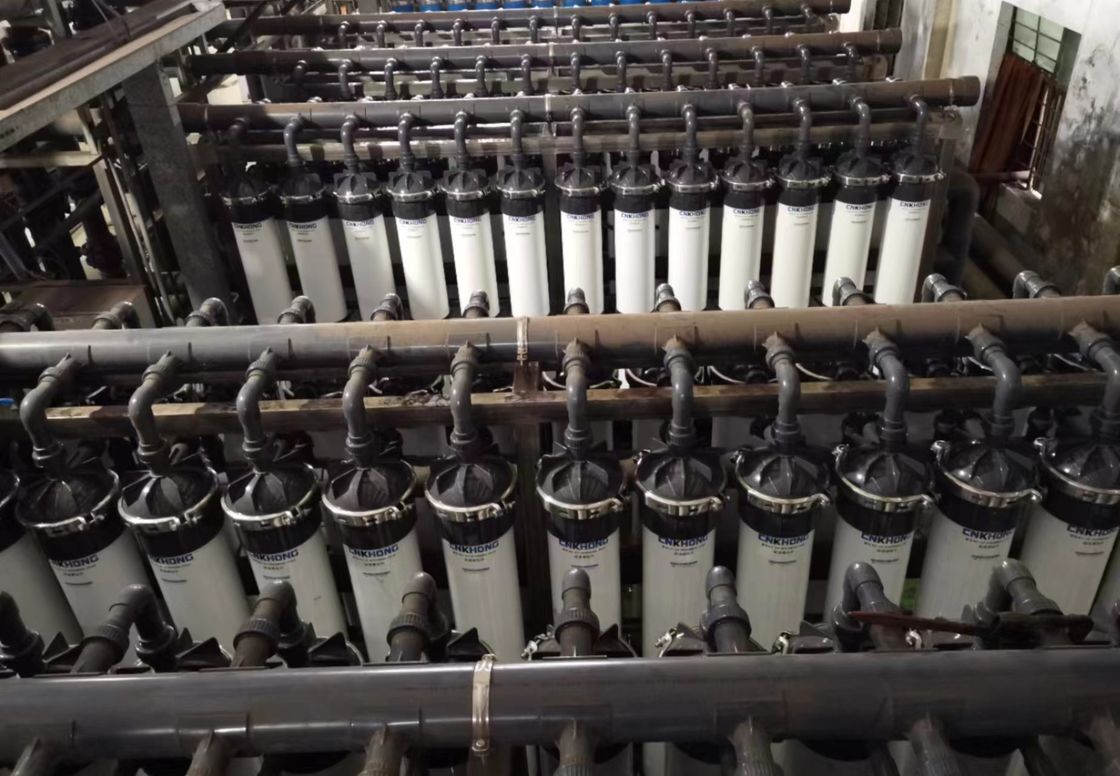

يتم وصف عملية التثبيت والتطبيق الكاملة لوحدات MBR الخاصة بنا على أنها الصورة التالية:
