| مكان المنشأ | الصين |
| اسم العلامة التجارية | CNKHONG |
| رقم الموديل | حسب الطلب |

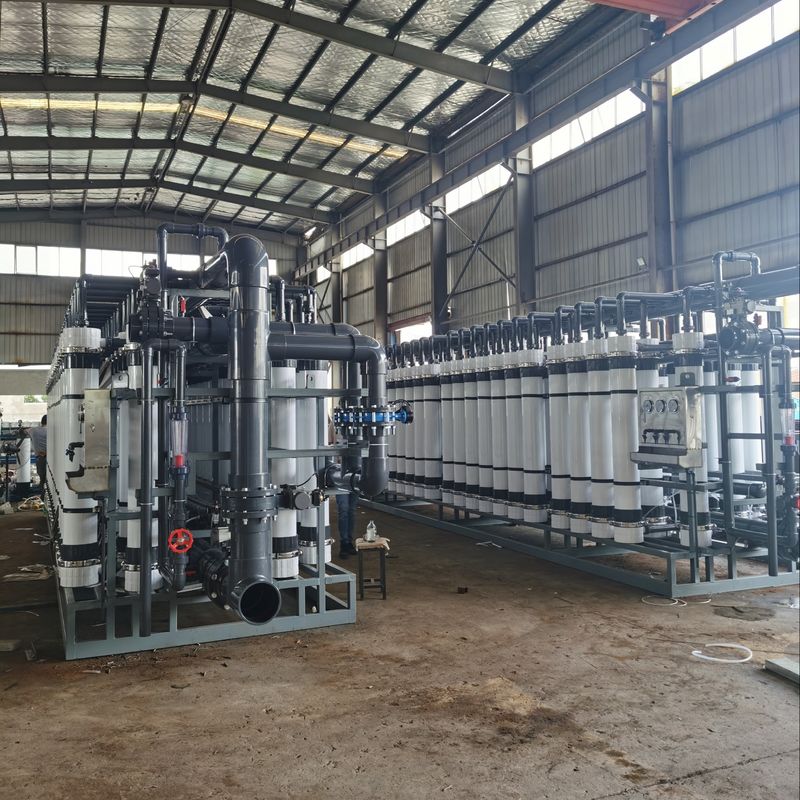

نظام معدات UF بأعمدة لتنقية المياه بمادة PVDF
1.1 الترشيح الفائقهي مجموعة متنوعة من الترشيح الغشائي الذي يفرض مثل هذامثل ضغط أوتدرجات التركيز تؤدي إلى الفصل من خلال أشبه نفاذاغشاء.المواد الصلبة المعلقة والمذابات عاليةجزيئي وزنيتم الاحتفاظ بها في ما يسمى retentate ، بينما الماء وقليل جزيئي وزنالمذاب يمر عبر الغشاء فيتتخلل.هذا انفصالالعملية المستخدمة في الصناعة والبحث عنتنقية و التركيزالمحاليل الجزيئية ، وخاصة البروتينحلول.
الترشيح الفائق للتدفق المتقاطع (المعروف أيضًا باسم الترشيح الفائق للتدفق المماسي) هو عملية فصل حيث يكون تيار التغذية موازيًا لسطح الغشاء ، مما يساعد على التحكم في تكوين طبقة الهلام ، مما يحسن بشكل كبير استقرار التدفق وعمر الغشاء مقابل أنظمة التدفق العمودي .
على عكس الترشيح التقليدي الذي يتسبب في تراكم سريع للمواد الصلبة على سطح الغشاء ، يزيد الترشيح المتقاطع من مرور المخلفات عبر الغشاء وكفاءة التدفق الكلية.
تتكون كل من أغشية الترشيح الفائق الصحية والصناعية من طبقة غشاء بوليمرية شبه منفذة مصبوبة على ركيزة موحدة أو مادة داعمة.يستخدم الترشيح Synder انعكاس الطور إلى مذيبات إضافية من مخدر البوليمر السائل الذي تم إلقاؤه على مادة الدعم.أثناء استخلاص المذيبات ، يتصلب البوليمر مكونًا بنية مسامية غير متماثلة ، وهو مثالي للتحكم في الرفض على السطح ، مع تعزيز أقصى إنتاجية للنفاذ.
2.2هيكل ومواصفات وحدات غشاء UF
2.2.1حجم صغير من وحدات UF
|
حجم والوزن
|
نموذج | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
| قطر الوحدة (أ ، مم) | Φ90 ملم | Φ160 ملم | |
| طول الوحدة (ب ، مم) | 960 ملم | 960 ملم | |
| طول الوحدة (C ، مم) | 1106 ملم | 1304 ملم | |
| حجم المدخل / المخرج (D ، مم) | DN25 | DN32 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 8.0 م 2 | 20 م 2 | |
| الوزن الجاف للوحدة | 5 كجم | 12 كجم | |
|
صأرامتر |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 1000 لتر / ساعة | ≥ 3000 لتر / ساعة | |
|
تيعملية ypical
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
الهيكل على النحو التالي: 2.2.2 نوع A 8 بوصة وحدة UF.
|
حجم والوزن
|
نموذج | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
| قطر الوحدة (أ ، مم) | Φ200 ملم | Φ200 ملم | |
| طول الوحدة (ب ، مم) | 1220 ملم | 1640 ملم | |
| طول الوحدة (C ، مم) | 1365 ملم | 1785 ملم | |
| حجم المدخل / المخرج | DN50 | DN50 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 30 م 2 | 45 م 2 | |
| الوزن الجاف للوحدة | 20 كجم | 35 كجم | |
|
صأرامتر |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل التدفق للمياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 3600 لتر / ساعة | ≥ 5400 لتر / ساعة | |
|
تيعملية ypical
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
2.2.3نوع B من 8 بوصات وحدة UF.الهيكل على النحو التالي:
|
حجم والوزن
|
نموذج | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
| قطر الوحدة (OD ، مم) | Φ225 ملم | Φ225 ملم | |
| طول الوحدة (L1، مم) | 1500 مم | 2000 مم | |
| طول الوحدة (L2، مم) | 1630 ملم | 2130 ملم | |
| طول الوحدة (L3، مم) | 1820 ملم | 2320 ملم | |
| طول الوحدة (L ، مم) | 1860 ملم | 2360 ملم | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 52 م 2 | 77 مترًا مربعًا | |
| الوزن الجاف للوحدة | 42 كجم | 62 كجم | |
|
صأرامتر |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 6500 لتر / ساعة | ≥ 8000 لتر / ساعة | |
|
تيعملية ypical
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
يتم وصف عملية التثبيت والتطبيق الكاملة لوحدات MBR الخاصة بنا على أنها الصورة التالية:
