| مكان المنشأ | الصين |
| اسم العلامة التجارية | CNKHONG |
| رقم الموديل | حسب الطلب |
وحدة غشاء الترشيح الفائق مقاس 8 بوصة لتنقية المياه النقية باستخدام مادة PVDF
الترشيح الغشائي للترشيح الفائق (UF) هو عملية غشائية منخفضة الضغط لمعالجة المياه مصممة لإزالة الجسيمات المسببة للعكارة بما في ذلك تلك التي تتكون من المواد الصلبة العالقة والبكتيريا والمواد الغروية والبروتينات.
آلية الفصل الرئيسية لترشيح غشاء UF هي استبعاد الحجم أو الغربلة ويوضح الرسم أن UF يزيل بفعالية الجزيئات في نطاق حجم أقل من 0.01 إلى 0.1 مم.ينتج عن الإزالة الفعالة لهذه الملوثات في مصدر المياه ترشيح مناسب جيدًا لمزيد من المعالجة عن طريق التناضح العكسي (RO).
تُستخدم عملية UF في مجموعة متنوعة من التطبيقات والصناعات وتشمل مصادر التغذية النموذجية مياه البحر والسطح والآبار ومياه الصرف.
توفر UF:
* جودة منتج عالية ومتسقة تقاس بالتعكر (NTU) أو مؤشر كثافة الطمي (SDI).
* التسامح مع اضطرابات نوعية المياه المغذية.
* عدم استخدام المواد الكيميائية المعالجة مسبقًا (البوليمر ، مادة التخثر ، تعديل الأس الهيدروجيني) والتكاليف المرتبطة بالتخلص من الحمأة.
* حجم صغير ووزن أقل من فلاتر الوسائط.
2.2هيكل ومواصفات وحدات غشاء UF
2.2.1حجم صغير من وحدات UF
|
حجم والوزن
|
نموذج | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
| قطر الوحدة (أ ، مم) | Φ90 ملم | Φ160 ملم | |
| طول الوحدة (ب ، مم) | 960 ملم | 960 ملم | |
| طول الوحدة (C ، مم) | 1106 ملم | 1304 ملم | |
| حجم المدخل / المخرج (D ، مم) | DN25 | DN32 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 8.0 م 2 | 20 م 2 | |
| الوزن الجاف للوحدة | 5 كجم | 12 كجم | |
|
حدود |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 1000 لتر / ساعة | ≥ 3000 لتر / ساعة | |
|
عملية نموذجية
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
الهيكل على النحو التالي: 2.2.2 نوع A 8 بوصة وحدة UF.
|
حجم والوزن
|
نموذج | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
| قطر الوحدة (أ ، مم) | Φ200 ملم | Φ200 ملم | |
| طول الوحدة (ب ، مم) | 1220 ملم | 1640 ملم | |
| طول الوحدة (C ، مم) | 1365 ملم | 1785 ملم | |
| حجم المدخل / المخرج | DN50 | DN50 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 30 م 2 | 45 م 2 | |
| الوزن الجاف للوحدة | 20 كجم | 35 كجم | |
|
حدود |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل التدفق للمياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 3600 لتر / ساعة | ≥ 5400 لتر / ساعة | |
|
عملية نموذجية
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
2.2.3نوع B من 8 بوصات وحدة UF.الهيكل على النحو التالي:
|
حجم والوزن
|
نموذج | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
| قطر الوحدة (OD ، مم) | Φ225 ملم | Φ225 ملم | |
| طول الوحدة (L1، مم) | 1500 مم | 2000 مم | |
| طول الوحدة (L2، مم) | 1630 ملم | 2130 ملم | |
| طول الوحدة (L3، مم) | 1820 ملم | 2320 ملم | |
| طول الوحدة (L ، مم) | 1860 ملم | 2360 ملم | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 52 م 2 | 77 مترًا مربعًا | |
| الوزن الجاف للوحدة | 42 كجم | 62 كجم | |
|
حدود |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 6500 لتر / ساعة | ≥ 8000 لتر / ساعة | |
|
عملية نموذجية
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |

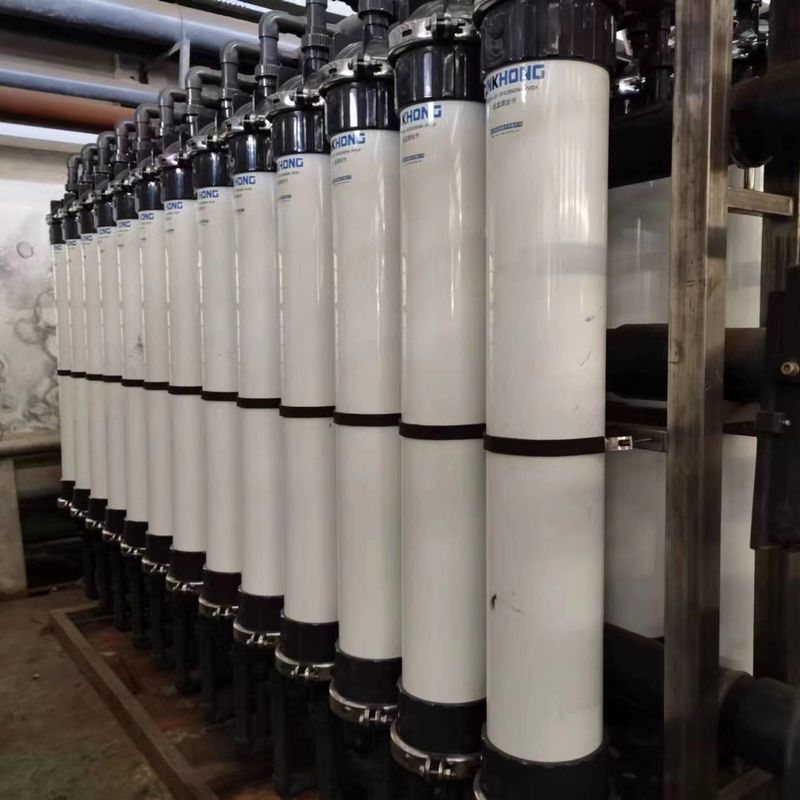

يتم وصف عملية التثبيت والتطبيق الكاملة لوحدات MBR الخاصة بنا على أنها الصورة التالية:
