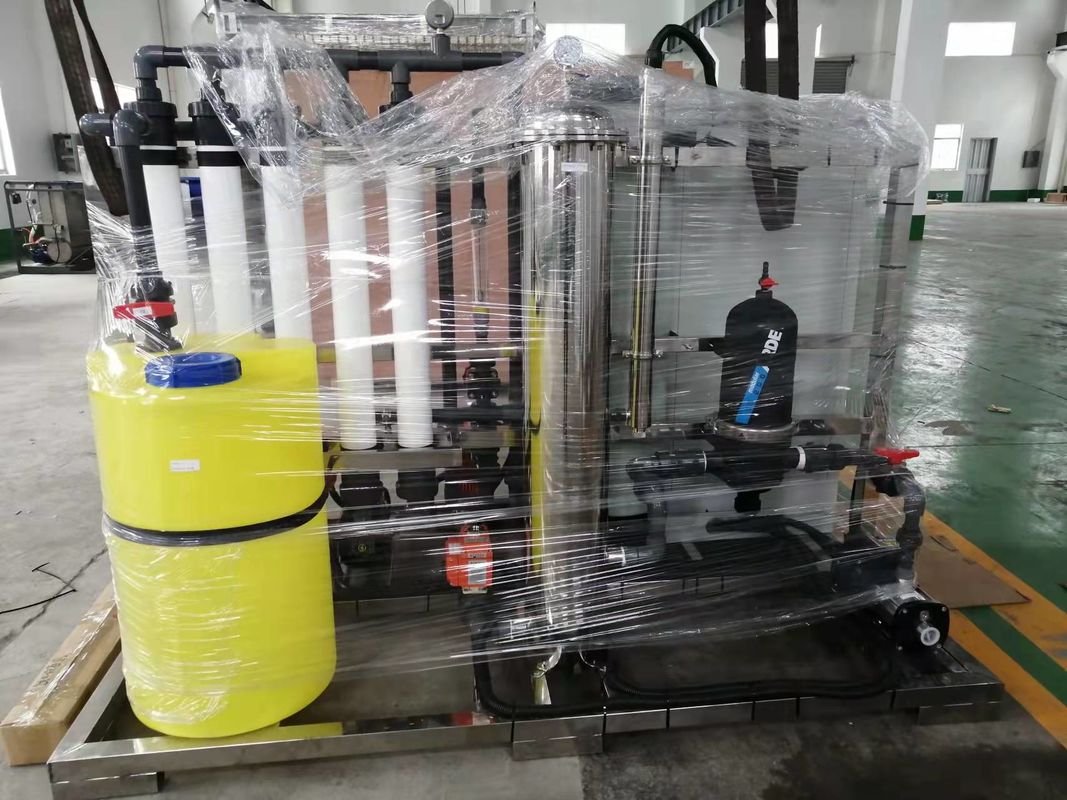

نظام غشاء ترشيح فائق صغير لتنقية المياه النقية باستخدام مادة PVDF
1. مقدمة تكنولوجيا UF
1.1 الترشيح الفائق (UF) هو مبدأ فصل للغربلة ، مع الضغط كقوة دافعة لتحقيق
عملية فصل غشاء الفصل الميكانيكي ، أي تحت ضغط معين ، عند الخلط
محلول جزيئات كبيرة أو جزيء صغير يذوب من خلال سطح الغشاء ، مذيب
(على سبيل المثال ، ملح غير عضوي) وجزيء صغير يذوب من خلال الغشاء ، والجزيئات الذائبة
لغشاء الترشيح الميكانيكي كتقاطع مركز.
1.2.Uمنتجات غشاء الترشيح المُصنَّع بواسطة PVDFمادة
يحتوي غشاء الترشيح الفائق من الألياف المجوفة PVDF على مقاومة قوية للأكسدة ومقاومة للتلوث وأداء تنظيف جيد ،
الذي يستخدم على نطاق واسع في مختلف صناعات معالجة مياه الصرف الصحي.
2.2هيكل ومواصفات وحدات غشاء UF
2.2.1حجم صغير من وحدات UF
|
حجم والوزن
|
نموذج | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
| قطر الوحدة (أ ، مم) | Φ90 ملم | Φ160 ملم | |
| طول الوحدة (ب ، مم) | 960 ملم | 960 ملم | |
| طول الوحدة (C ، مم) | 1106 ملم | 1304 ملم | |
| حجم المدخل / المخرج (D ، مم) | DN25 | DN32 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 8.0 م 2 | 20 م 2 | |
| الوزن الجاف للوحدة | 5 كجم | 12 كجم | |
|
حدود |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 1000 لتر / ساعة | ≥ 3000 لتر / ساعة | |
|
عملية نموذجية
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
الهيكل على النحو التالي: 2.2.2 نوع A 8 بوصة وحدة UF.
|
حجم والوزن
|
نموذج | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
| قطر الوحدة (أ ، مم) | Φ200 ملم | Φ200 ملم | |
| طول الوحدة (ب ، مم) | 1220 ملم | 1640 ملم | |
| طول الوحدة (C ، مم) | 1365 ملم | 1785 ملم | |
| حجم المدخل / المخرج | DN50 | DN50 | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 30 م 2 | 45 م 2 | |
| الوزن الجاف للوحدة | 20 كجم | 35 كجم | |
|
حدود |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل التدفق للمياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 3600 لتر / ساعة | ≥ 5400 لتر / ساعة | |
|
عملية نموذجية
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
2.2.3نوع B من 8 بوصات وحدة UF.الهيكل على النحو التالي:
|
حجم والوزن
|
نموذج | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
| قطر الوحدة (OD ، مم) | Φ225 ملم | Φ225 ملم | |
| طول الوحدة (L1، مم) | 1500 مم | 2000 مم | |
| طول الوحدة (L2، مم) | 1630 ملم | 2130 ملم | |
| طول الوحدة (L3، مم) | 1820 ملم | 2320 ملم | |
| طول الوحدة (L ، مم) | 1860 ملم | 2360 ملم | |
| نوع التشغيل | من الخارج إلى الداخل | من الخارج إلى الداخل | |
| منطقة الغشاء | 52 م 2 | 77 مترًا مربعًا | |
| الوزن الجاف للوحدة | 42 كجم | 62 كجم | |
|
حدود |
مادة شل | UPVC | UPVC |
| مادة الغشاء | PVDF | PVDF | |
| حجم مسام الغشاء | 0.03 ميكرومتر | 0.03 ميكرومتر | |
| القطر الداخلي للألياف المجوفة | 0.7 ملم | 0.7 ملم | |
| القطر الخارجي للألياف المجوفة | 1.3 ملم | 1.3 ملم | |
| عكارة نفاذ الماء | ≤ 0.2 وحدة | ≤ 0.2 وحدة NTU | |
|
قيمة SDI من نفاذ الماء
|
≤ 3 | ≤ 3 | |
|
معدل تدفق المياه النقية (0.10 ميجا بيكسل ، 20 أوم) |
≥ 6500 لتر / ساعة | ≥ 8000 لتر / ساعة | |
|
عملية نموذجية
|
نطاق درجة حرارة | 5-45 | 5-45 |
| نطاق قيمة PH | 2-13 | 2-13 | |
|
يتخلل معدل الجريان لمختلف ماء |
40-80 لتر / م 2 / ساعة | 40-80 لتر / م 2 / ساعة | |
| ضغط التشغيل | ≤0.12 ميجا باسكال | ≤0.12 ميجا باسكال | |
| أقصى ضغط مدخل | 0.2 ميجا باسكال | 0.2 ميجا باسكال | |
| معدل تدفق الغسيل العكسي |
1.5-2.0 مرة من يتخلل الجريان |
1.5-2.0 مرة من يتخلل الجريان |
|
| مرات الغسيل العكسي | مرة كل 30-120 دقيقة | مرة كل 30-120 دقيقة | |
| التنظيف الكيميائي عبر الإنترنت أثناء الغسيل العكسي | مرة واحدة كل 7-14 يوم | مرة واحدة كل 7-14 يوم |
يتم وصف عملية التثبيت والتطبيق الكاملة لوحدات MBR الخاصة بنا على أنها الصورة التالية:
